PTC双层发热线的工作原理

发布时间:2023-04-12     点击量:

PTC双层发热线的工作原理



PTC双层发热线, 顾名思义为电热毯专用发热线,行业简称为双层感温线,PTC感温线,PTC发热线等,双层结构,技术含量比普通的发热线高的多,功能也比普通发热线强大,具有温度信号传输之功能,可以取代传统的NTC温度控制的方法.

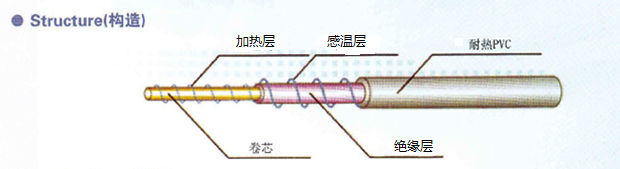

PTC发热线结构图片

绝缘多为PVC胶料,耐温比较低,使用温度最高不超过70℃,功率密度不超过8W每米,比较适合低温产品使用,对于一些对温度要求比较高的产品,则不能使用,适合产品有,电热毯,电热垫,热敷垫,以及一些保健产品等,目前电热毯的采用率为最高。





工作原理

双层发热线螺旋结构,内层为加热丝,外层为感温丝,通电加热时.温度由内向外通过绝缘层进行温度扩散,途径感温层,伴随着温度越来越高,感温层会根据温度的变化,释放着不同的电阻信号,温度越高,电阻越大。



技术标准

发热线的技术标准来自于UL758的相关标准,对于发热线的生产有着非常严格的要求,包含项目有,弯曲测试,摇摆测试,耐压测试,燃烧测试等,这里就不介绍那么详细了,有需求的朋友,可以走公司的业务通道咨询!



数据匹配

由于发热线工作原理的特殊性,此发热线需要匹配专用的控制器才可以使用,市场常见的控制器,并不可以使用,PCB需要匹配很多数据和补偿模式,一但调试OK,不要轻易的去更换供应商或贪图便宜,后果很严重。
